/ English 服务热线:020-3238 3218 微信公众号 购买方式

欢迎来到广州欣凯化工科技有限公司官网!
公司产品

联系我们

  • 传真:020-32383161
  • 邮箱:89534018@qq.com
  • 工厂地址:广东省清远市清新区山塘镇洄澜工业园清远欣凯环保科技有限公司
  • 公司地址:广州市天河区中山大道中268号天河广场天富阁3F
SK-H829AB胶粘剂
SK-H829AB胶粘剂是根据许多红木家具、实木地板等其它木制品存在大节疤、大裂缝需要修补而特意研发的改性树脂胶,具有很好的粘接性,并且混合以后具有一定的填充性。
咨询电话

020-3238 3218

产品详细

一、产品简介

SK-H829AB胶粘剂是根据许多红木家具、实木地板等其它木制品存在大节疤、大裂缝需要修补而特意研发的改性树脂胶,具有很好的粘接性,并且混合以后具有一定的填充性。

该产品比较稀,渗透性强,可以修补及细小裂缝;不粘工具,易混合和施工;常温可固化,也可中温热固化;固化后产品具有耐高温、耐低温、耐老化、耐水、耐油、耐腐蚀的优异性能。所以在低温和高温条件下使用,比同种用途的原子灰、环氧树脂胶、502胶等产品操作方便。其良好的吸色性,使上漆后与原板颜色基本一致。



二、用途:

可以替代所有的修补产品,如原子灰、502、PE补土、普通水灰等。

l 用于填补木材的大节疤、大孔洞、端头开裂、自然开裂、边缘缺陷及油性木材上很难处理的地方。

l 硬度高、不收缩、不开裂,附着力强,耐热耐寒,防水性好,修补后易吸色和不会出现再开裂现象。

l 户外木制品、花梨大板、实木家具、板式家具、楼梯、木门、地板、胶合板等所有木制品行业均可选用。

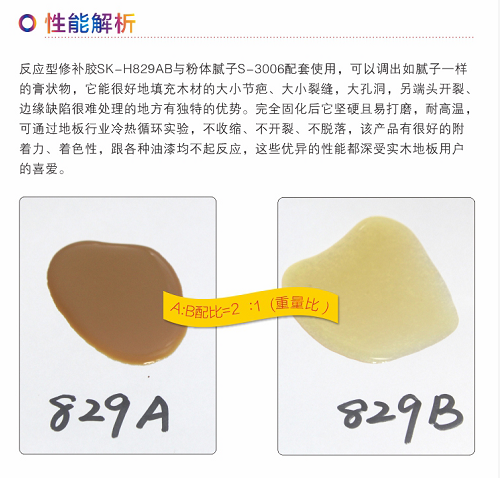

三、技术参数:



SK-H829A

SK-H829B

外观

透明液体

浅黄褐色液体

固含量(@150℃,1/2hr)

100

100%

PH值





粘度(@25℃)

4000-6000mpa.s(NDJ-1 4#,30rpm)

8000-12000mpa.s

使用时间

25℃,60-80分钟,100g,推荐1小时内用完使用时间受温度变化而变化

固化时间

25℃,10-12小时,100g,固化时间跟温度和周围的环境有关系,温度高、环境干燥固化快,反之固化慢。一般夏天4-6小时,冬天10-16小时。



操作方法

一、滴补法

1、SK-H829A:SK-H829B=2:1(重量比)

2、按以上比例调好胶,滴补所选用的滴瓶宜选择200ml-250ml的尖嘴滴瓶。

3、需要调色则在调的时候加入少量有颜色的S-3006。

4、较深或者较大的裂缝需要滴2-3次才能补满不下陷。

5、气温越高固化时间越快,25℃,大约4-6小时。

二、刮补法

1、配比SK-H829A:SK-H829B:S-3006=2:1:5(重量比),粉体的比例可根据板的等级适当调整稀稠度。

2、为了吸色更自然,可加入少量的浅色细木屑粉。

3、补完的木板需要用碎木条隔开待干,完全干透后打磨或砂光。

4、气温越高固化时间越快,25℃,大约4-6小时。

五、 调胶技巧

(1)选择一块光滑的大理石板或者塑料板在一个平面上调(平面上散热快一些),调的时候最后加SK-H829B,这样可以延长使用时间,切勿将SK-H829AB用小瓶子调好后再加粉,这样反应速度很快。

(2)调的时候要用力压一下来回调很容易调成膏状物,胶水有个反应时间,不要看到刚开始太干而加入过多的SK-H829AB,这样就会使得调好的腻子容易快干,而且硬度过高,补板后又慢干又塌陷的现象。

六、包装规格

3kg/套;15kg/套;60kg/套

 七、注意事项:

1、建议通风操作,并佩戴防护口罩和手套。操作完毕请及时清洗皮肤粘附物。

2、请先少量(如100g)配制本产品试用,掌握本产品的性质后再批量使用。遇到使用问题请及时和本公司人员沟通。

3、搅拌过程中若产生少量的气泡属正常现象,气泡可在使用过程中慢慢消失。

4、若对修补的平面要求高,建议加入细木糠粉改善施工的操作性。

5、上比例可达到最好的效果,用户可以微调粉体S-3006的比例,根据修补处的大小、深浅而调稀或浓,在加入粉体腻子的同时加入浅色细木屑粉(可防止修补处出现针孔状),修补处着色更自然.但修补胶H829A和H829B则要按照2:1的比例混合.

6、木屑粉添加比例建议为SK-H829A:SK-H829B:S-3006:竹粉=2:1:4:0.6-1

7、补完的木板需用碎木条隔开待干,完全干透后打磨或砂光。



相关推荐

网站首页

产品中心

电话咨询

English
